軋機乳化液加熱系統
乳化液在軋制過程中主要起潤滑、冷卻作用。軋制過程中，通過乳化液來減小軋輥與帶鋼之間的摩擦力，從而減小軋制壓力，控制板形；同時在軋制過程中， 因軋輥與帶鋼接觸，產生熱量，造成軋輥熱膨脹，通過乳化液來消除軋輥熱膨脹，從而達到控制板形的目的。
乳化液溫度在工藝潤滑中具有舉足輕重的地位，乳化液溫度必須嚴格控制在50~55℃，溫度過高或過低都不利于潤滑及清潔度。溫度過低利于細菌繁殖，造成乳化液腐敗，同時，較低的溫度不利于軋制油中極壓添加劑等成分發揮作用而影響潤滑。溫度過高則分子熱運動加劇，乳化液賽粒度會逐漸增大，穩定性下降，老化過程加快。因此為了提高乳化液質量，需對軋機乳化液加熱系統進行升級改造。
一、使用環境、原始工藝條件及技術參數
（一）主要環境條件
1、氣溫
累計年平均溫度：21.1℃
極端最高溫度：41.7℃
極端最低溫度：-2.9℃
2、室外相對濕度
年平均相對濕度：55.0%
月平均相對濕度最高值：74.8%
最低月平均相對濕度：～36%
3、海拔高度：1096m
4、地震烈度：7度
5、安裝場所：成都板材軋機機組
（二）機組主要技術參數
機組類型：1420HC單機架可逆式軋機
生產產品：冷硬卷
生產能力（單臺）：20.7萬t/a
帶鋼厚度：0.2～2.5mm
帶鋼寬度：800～1250mm
帶鋼運行速度：max.1200m/min
乳化液使用溫度：45～55℃
（三）公輔條件
供電：380VAC/220VAC 50HZ
注意：業主方負責供電到真空退火爐MCC室饋電斷路器，饋電斷路器到電加熱器控制柜以及控制柜到現場加熱器的線纜、材料和施工等由投標方負責。
壓縮空氣：0.4～0.5Mpa（常溫）
二、改造方案及主要改造內容
（一）改造方案
對2臺軋機的乳化液加熱器進行改造，主要實現加熱泵從乳化液箱體抽取乳化液輸送到電加熱器內進行加熱，加熱后的乳化液通過氣動閥門控制輸送到箱體不同區域，以滿足乳化液溫度升溫均勻的需要，將遠程監控畫面集成到原軋機HMI系統。為生產高質量冷軋板提供可靠的設備技術保障。主要功能要求如下：
1.加熱泵參數
流量：110 m3/h
壓力： 0.2 MPa
電機功率：11 Kw
2.電加熱器
功率：2x200 Kw
3.乳化液加熱溫度
系統溫度： 45~55 ℃
（二）主要改造內容
1.對現有2套蒸汽加熱器進行拆除，含拆除材料及施工。
2.設計、制作及成套供貨2套乳化液電加熱設備。
3.2套乳化液電加熱成套設備安裝，含安裝材料及施工。（注：包含受電電纜、材料和施工）
4.2套乳化液電加熱成套設備調試，含調試材料。
5、將2套遠程監控畫面集成到原軋機HMI系統，含與機組通訊。
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
三、設備技術規格

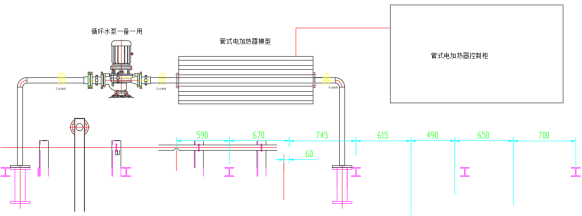

乳化液電加熱系統主要由供液系統、電加熱器以及電控系統組成。具體單套描述如下：
（一）供液系統
設備功能：將箱體內乳化液輸送到加熱器進行加熱，并根據需要回流到箱體內。
設備組成：供液系統由供液泵、管道閥門及儀表組成。
供液泵：從箱體抽取乳化液并輸送到電加熱器進行加熱，泵選擇臥式離心泵，用一備一設計。
管道閥門：由從箱體取液管道閥門、加熱器連接管道閥門以及流回箱體的管道閥門組成。
儀表：供液系統儀表主要有溫度表、壓力表、熱電偶、壓力傳感器、流量計等組成，主要參與供液泵和加熱器控制功能。
技術參數：
1. 供液泵
流量： 110 m3/h；
壓力：0.2 MPa
電機：AC380V，50Hz；
功率：11 Kw
箱體取液閥：手動蝶閥，DN200，PN16
泵入口閥：手動蝶閥，DN150，PN16
泵入出閥：手動蝶閥，DN125，PN16， 止回閥，DN125，PN16
加熱器出入口：手動蝶閥，DN125，PN16
乳化液回流管道：手動蝶閥，DN125，PN16 ，氣動蝶閥，DN125，PN16
壓力表及開關： 0~6bar
溫度表： 0~75 ℃
壓力繼電器： 0~5bar
（二）電加熱器
設備功能：對乳化液進行旁路加熱，讓其達到設定溫度。
設備組成：由不銹鋼筒體、加熱元件等組成。
不銹鋼筒體：采用φ406x10mm/φ133x4mm不銹鋼管與法蘭焊接而成，內部安裝加熱元件，乳化液由筒體下部進入加熱，從上部出液口排出。
加熱元件：加熱元件由諾干組U型加熱管焊接在法蘭上，法蘭上腔為接線端子區域，加熱元件法蘭與筒體法蘭用螺栓密封連接即組成加熱器。
加熱器功率選擇依據：
①考慮配液狀態極限情況進行功率選擇；
②假設配液（90m3）過程在5小時左右完成（一邊配液一邊加熱，其中加熱時間為4小時）；
③配液完成后生產按照最低升溫溫度12℃進行低速、大壓下量軋制，以便迅速升溫；
④電加熱效率按照85%考慮。具體計算如下：
P x 4 x 60 x 60 x 0.85 = 90 x 1000 x 4.18 x 12
P = 368.8 Kw
考慮到功率太大，采用兩套加熱元件設計，每套設計200Kw，與供液泵串聯，即可同時加熱也可單獨加熱，加熱模式在本地觸摸屏或遠程HMI上選擇設定。
電加熱器采用不銹鋼材料焊接，所有焊縫牢固無泄漏。
技術參數：
不銹鋼筒體尺寸： φ406x10mm，L=2000mm 2套
加熱元件： 諾干組不銹鋼U型加熱器，200Kw/組 2組
（三）電控系統
設備功能：對乳化液加熱系統進行全面控制：控制泵閥以及加熱器工作，并對工作狀態進行監控。
設備組成：電控系統主要由供液泵控制單元、加熱器控制單元以及相關檢測儀表組成。系統所用電氣元件主要有：西門子PLC、觸摸屏，施耐德接觸器、中間繼電器、固態繼電器等其它元件組成。
供液泵控制單元：主要控制加熱泵啟動/停止。其與乳化液箱體液位、箱體內乳化液溫度聯鎖，與加熱器內乳化液壓力、流量等相關聯。
加熱器控制單元：主要用于對乳化液進行循環加熱。其與供液泵、流量、箱體內乳化液溫度聯鎖，與加熱器內乳化液壓力、溫度等相關聯。
報警項目：電控系統對加熱系統進行檢測和監控，并對不正常項目進行報警，主要內容：供液泵運行狀態、加熱器運行狀態、加熱器內溫度、壓力及流量等項目。
本地/遠程控制：現場可以通過本地電控系統對乳化液加熱系統進行控制，也可以用通訊方式與現有主控系統連接，實現在操控室的原軋機HMI上對系統遠程監控。
